건축전기설비기술사 문제 중
차단기 트립(Trip)방식입니다.
문제 : 차단기 트립(Trip)방식 중 다음을 설명하시오.
1) 직류트립방식 (DC Trip Device)
2) 교류트립방식 (AC Trip Device)
3) CTD 트립방식 (Condenser Trip Device)

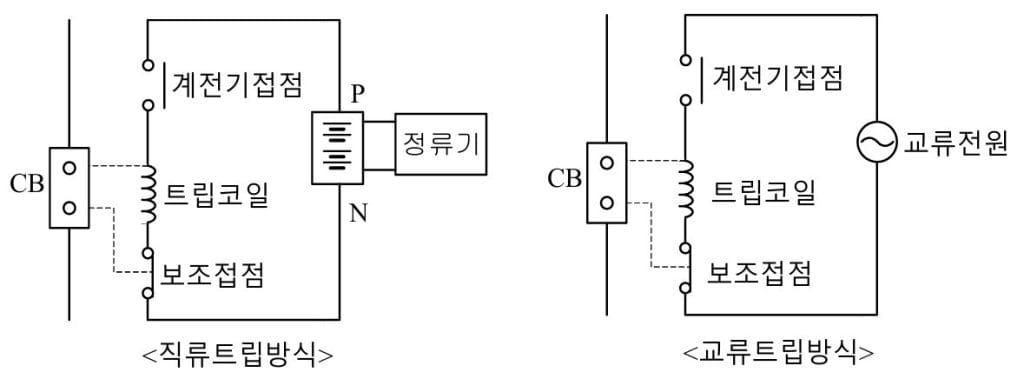

직류 트립방식
① 동작전원으로는 축전지와 정류기가 사용된다.
② 그림에서 계전기 접점이 닫히면 트립코일에 전류가 흘러 여자되어 차단기를 트립시킨다.
③ 차단기가 트립되면 차단기의 보조접점(기계접점)이 열려서 트립코일에 흐르던 전류를 차단한다.
교류 트립방식
직류 트립방식에서 조작전원으로 직류 대신 교류를 사용하는 방식이다.

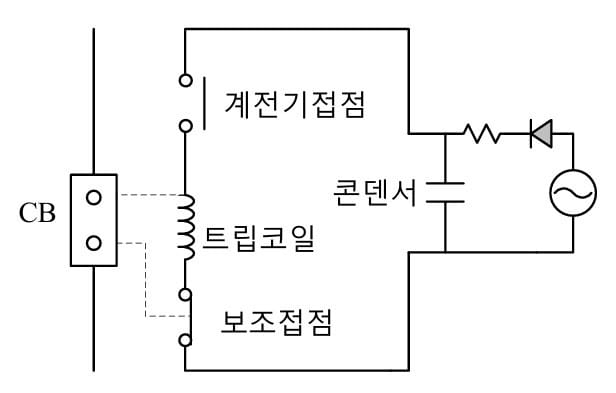

콘덴서 트립방식
① 교류전압을 정류하여 콘덴서에 상시 충전해 두고 이 전압을 트립 전원으로 이용하는 것으로 회로 구성은 직류 트립 방식과 동일하나 단지 전원만 콘덴서를 이용한 것이다.
② 이 방식은 장시간 정전 후에는 콘덴서 전하가 방전되어 버려서 차단불능이 될 수도 있다.
