가공송전선로 설계시 표준절연간격, 최소절연간격, 이상시 절연간격 – 건축전기설비기술사

송전선로 지지물 설계시 애자련의 뇌서지에 대한 절연강도와 협조할 수 있는 공기절연거리를 말한다.

즉, 상정한 과전압에 대하여 섬락이 일어나지 않도록 도체 중심점 또는 쉴드링 중심점으로부터 지지물 돌출부간에 유지하여야 할 거리를 말한다.

최소절연간격은 개폐서지에 대한 송전선의 애자련 절연강도와 협조할 수 있는 공기 절연간격을 말한다.

즉, 상정 과전압에 대하여 섬락이 일어나지 않도록 도체 최외측 또는 쉴드링 최외측으로부터 지지물 돌출부간에 유지하여야 할 거리를 말한다.

송전선로 1선 지락 시 건전상의 대지전위가 상승하게 되므로 상용주파 전압에 대한 애자련의 절연강도 와 협조할 수 있는 공기절연거리로 극한 절연간격이라고도 한다.

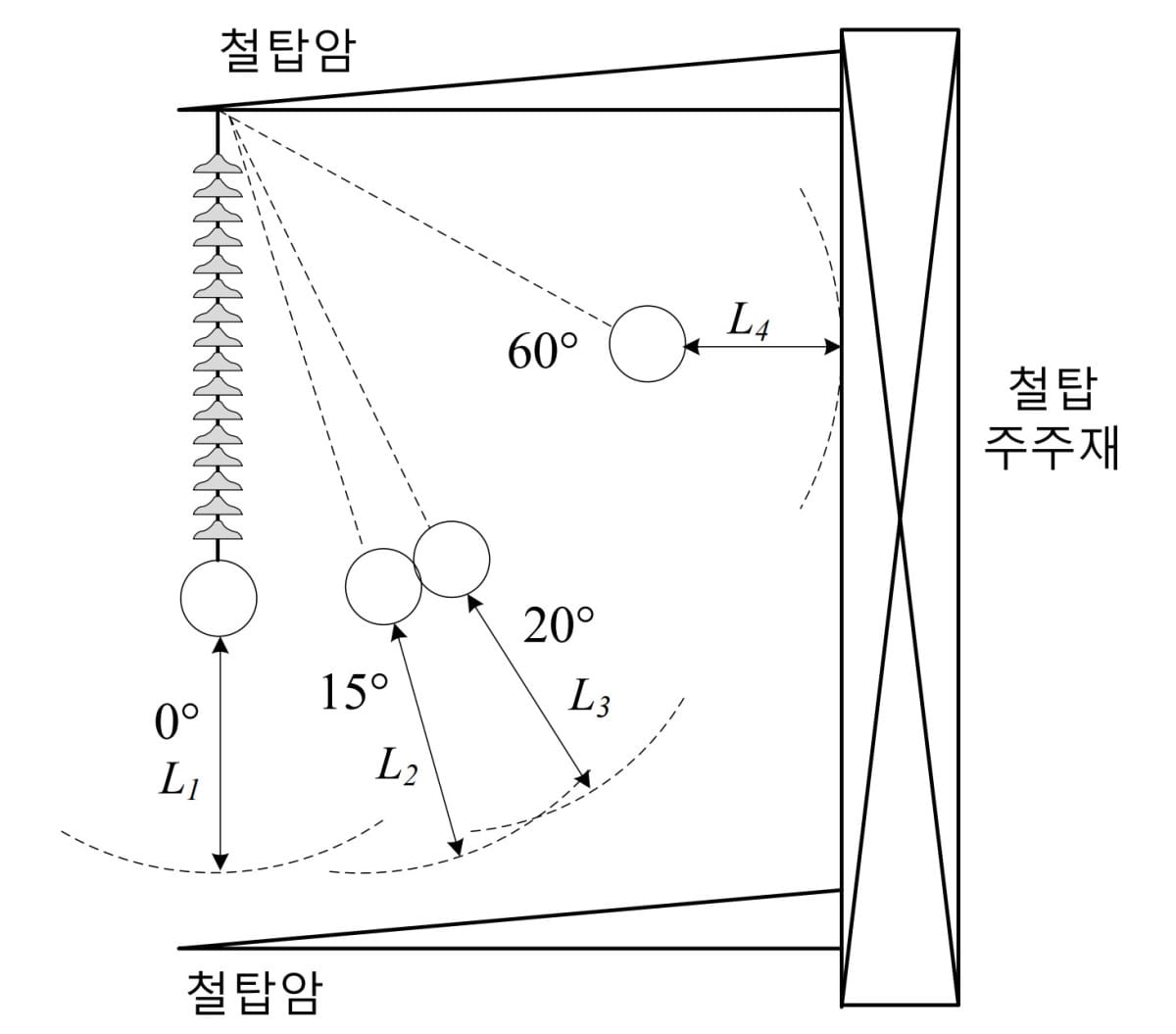

이때 애자련의 절연강도는 오손에 대한 것까지 고려하여 애자 절연강도를 정해야 하고 공기 절연거리는 애자련이 최대로 횡진할 때를 고려해야 한다.
