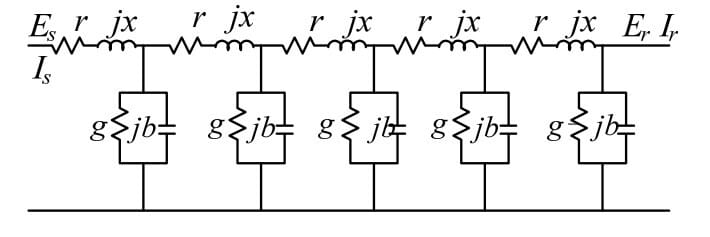

① 송배전선로는 그림과 같이 저항, 인덕턴스, 정전용량, 누설컨덕턴스라는 4개의 정수로 이루어진 연속된 전기회로이다.
② 전압강하, 수전전력, 송전손실, 안정도 등의 전기적특성을 계산하는 데는 이 4개의 정수를 알아야 하 는데 이들 정수를 선로정수라고 한다.

③ 선로정수는 모든 전선로에 따라 분포되어 있는 것이지만 단거리 송전선로나 긴 송전선로라고 해도 계산을 개략적으로 할 때는 계산을 간단히 하기 위해서 선로정수가 한 곳에 또는 몇군데 집중되어 있는 것으로 취급한다.
④ 그러나 장거리 송전선로에서 정밀한 계산을 할 때는 선로정수가 전선로에 따라 균일하게 분포되어 있는 분포정수회로로 취급한다.
⑤ 선로정수는 전선의 종류, 굵기 및 전선의 배치에 따라 정해지는 것으로 원칙적으로는 송전전압, 전류 또는 역률 등에 의해서 영향을 받지 않는다.
⑥ 다만 전류밀도가 커지면 온도상승에 의해서 저항이 증가하거나, 코로나가 발생하면 정전용량이 약간 증가하거나 누설콘덕턴스가 커지는 경우가 있으나 대부분의 경우 이들은 무시하고 계산한다.

① 저항 초전도체를 제외한 모든 도체에는 다음식으로 계산되는 저항이 있다.

② 인덕턴스 도체에 전류가 흐르면 자속이 생겨서 도체와 쇄교하여 기전력이 발생하게 된다. 이때 전류의 시간적 변화와 기전력의 관계를 표시하는 비례정수가 인덕턴스이다.
③ 정전용량 절연된 두 도체 사이에는 정전용량이 존재한다. 대지도 도체이기 때문에 전선과 대지 사이에는 정전용량이 존재한다.
④ 누설 콘덕턴스 선로가 대지와 절연되어 있지만, 선로와 대지 간의 절연저항이 무한대가 아니기 때문에 극히 작지만 누설 콘덕턴스를 통해서 전류가 흐른다.
