건축전기설비기술사 문제 중
보호계전기의 동작시간 특성입니다.

문제 : 보호계전기의 동작시간 특성에 대해 설명하시오.

서론

① 보호계전기는 계통에 고장이 발생했을 때 신속히 검출하여 차단기를 동작 시키는 것이 주목적이다.

② 한시 또는 시한(Time Limit)란 계전기에 정해진 최소동작치 이상의 전압 또 는 전류가 인가되었을 때 접점이 동작할 때까지의 시간을 말한다.

③ 최소동작전류는 계전기 동작에 필요한 최소전류를 말한다.

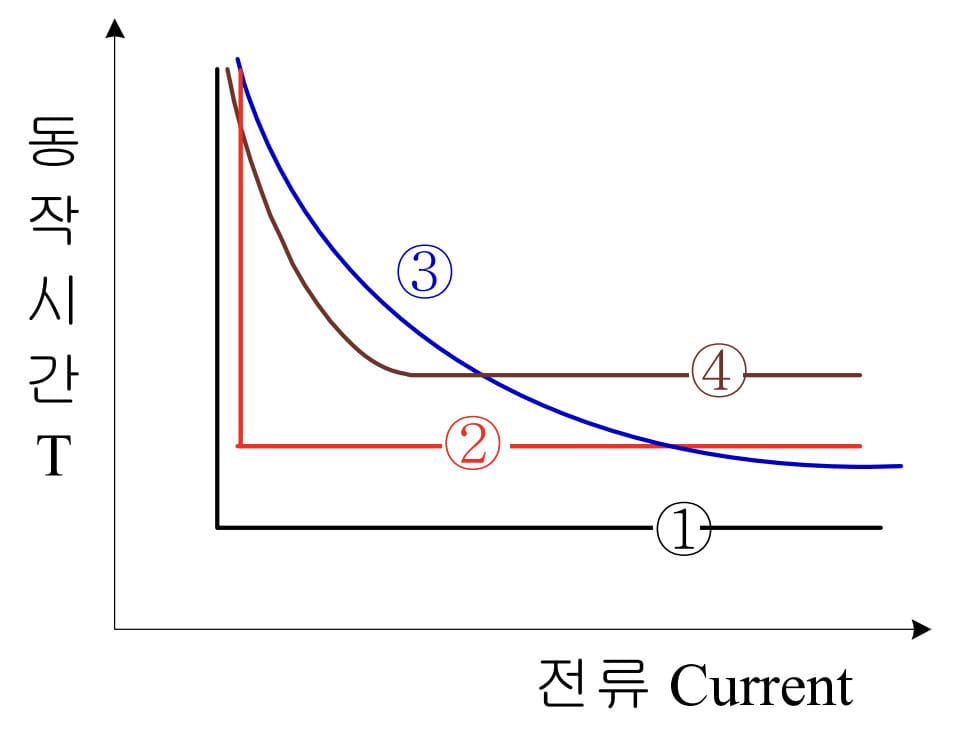

① 순시 계전기
정정된 최소동작전류 이상의 전류가 흐르면 즉시 동작하는 계전기로 보통 0.3 사이클 이내에 동작한다.
0.5~2 사이클 이내에 동작하는 것은 고속도 계전기라고 한다.

② 정한시 계전기
정정 값 이상의 전류가 흐르면 전류의 크기에 관계없이 일정한 시간에 동작한다.

③ 반한시 계전기
정정된 값 이상의 전류가 흐를 때 동작시간이 전류의 크기에 반비례한다.
반한시 계전 기 중에서도 곡선이 급격히 하강하는 것을 강반한시 계전기라고 한다.

④ 반한시성 정한시 계전기
정한시와 반한시계전의 특성을 조합한 것이다.
