계전기 동작에 필요한 영상전류 검출 방법 – 건축전기설비기술사

영상전류란 3상 교류에서 각상에 흐르는 전류 중에서 위상이 동상인 전류를 말한다.

3배수 고조파도 각 상이 동상이 되기 때문에 영상전류에 포함된다.

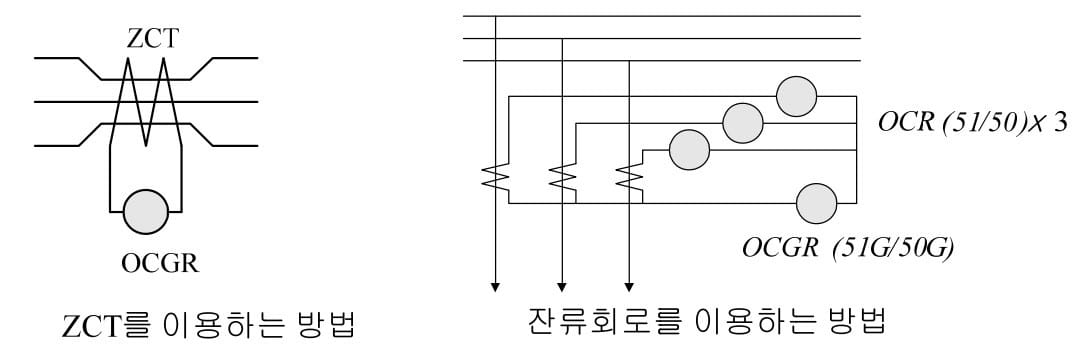

① ZCT를 이용하는 방법
비접지 계통에서 그림과 같이 3상을 일괄해서 영상변류기를 통과시켜 영상전류를 검출한다.

② 잔류회로를 이용하는 방법
Y결선회로에서 각 상에 CT 3대를 그림과 같이 결선하고, 잔류회로에서 영상전류를 검출한다.

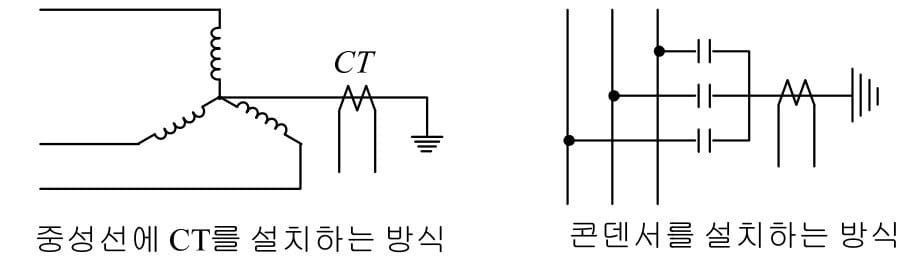

③ 중성선에 CT를 설치하는 방식
중성점 직접접지 계통에서 그림과 같이 중성선에 CT를 설치해서 영상 전류를 검출한다.

④ 콘덴서를 설치하는 방식
비접지 계통에서 그림과 같이 콘덴서를 설치해서 3상을 일괄하여 접지하고 그 접지선에 CT를 설치해서 영상전류를 검출하는 방법이다.

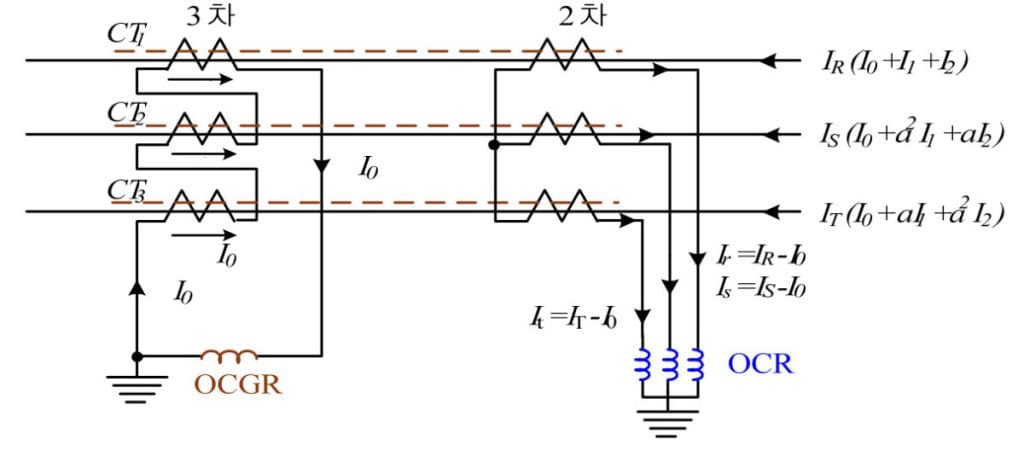

⑤ 영상 분로방식
3권선 변류기의 영상분로는 그림과 같이 2차는 Y결선, 3차는 Δ결선해서 3차 권선에서 영상전류 I₀를 검출한다.
