① 개요

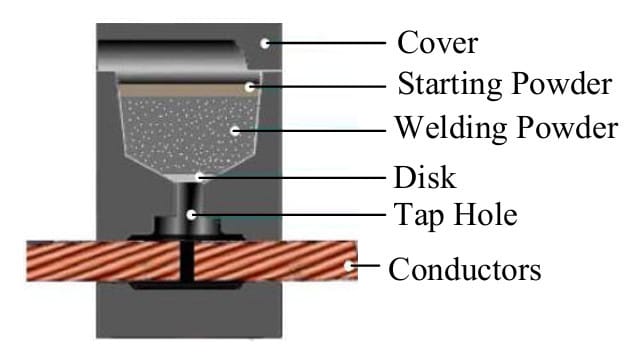

발열용접(Exothermic Welding 또는 Cad Welding)은 그림과 같은 Mold 용접기를 사용해서 열을 이용해서 접속하는 방식으로 구리와 구리, 구리와 철 등을 열적으로 용융시켜 분자적으로 용접하는 방식이다.

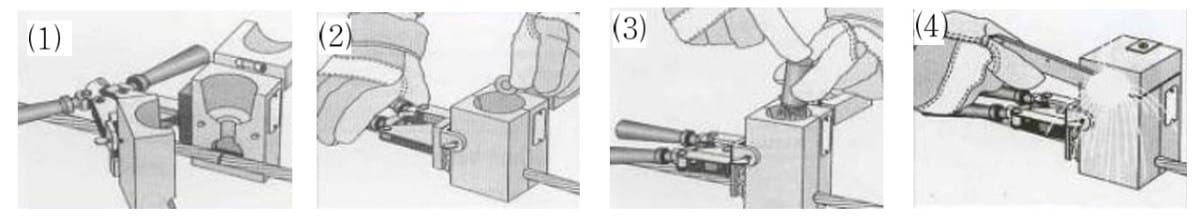

② 작업순서
⑴ 용접하고자 하는 전선과 몰드를 깨끗이 청소하고 토치로 가열하여 수분을 완전히 제거한 후 전선을 놓는다.
⑵ Handle Clamp로 Mold를 잠근 후 디스크를 넣는다.

⑶ 몰드 안에 용접화약과 점화제를 넣고 카버를 닫는다.
⑷ Gun으로 점화시키고 용융 및 용접이 끝난 후에 몰드를 연다.

③ 발열용접의 특징
⑴ 압착슬리브 방식으로 연결한 것보다 기계적, 전기적으로 훨씬 우수하다.
⑵ 시간경과에 따른 접속상태의 변화가 없다.
⑶ 기계적 강도가 우수하다.
⑷ 저항이 증가하지 않는다.
⑸ 육안으로 접속상태를 확인할 수 있다.
⑹ 작업이 쉽고 편리하다.

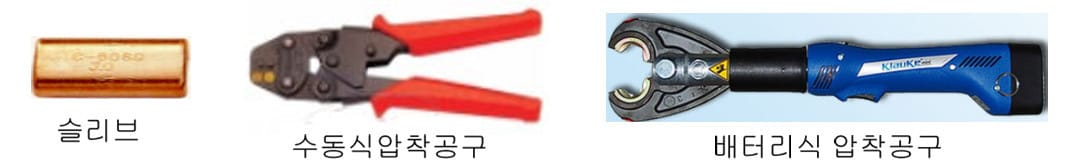

① 전선 및 케이블의 심선을 접속할 대 사용하는 방법으로, 압착슬리브(금속제의 통)에 양방향의 심선을 삽입한 후 전용 공구로 압착해서 접속하는 방법이다.

② 슬리브는 일반적으로 구리 슬리브가 많이 사용된다.

③ 압착공구는 수동식, 전동식, 유압식, 배터리식 등 여러가지가 있다.
