① 정의
⑴ OLED (Organic Light Emitting Diode)는 형광성 유기화합물에 전류가 흐르면 빛을 내는 전계 발광현상을 이용하여 스스로 빛을 내는 자체발광형 유기물질로 유기 다이오드 또는 유기 EL (Electro Luminescence)이라고도 한다.
⑵ 즉, OLED 는 형광성 유기화합물에 전류가 흐르면 빛을 내는 전계 발광 현상을 이용하여 스스로 빛을 내는 자체 발광형 유기물질이다.

② 구조

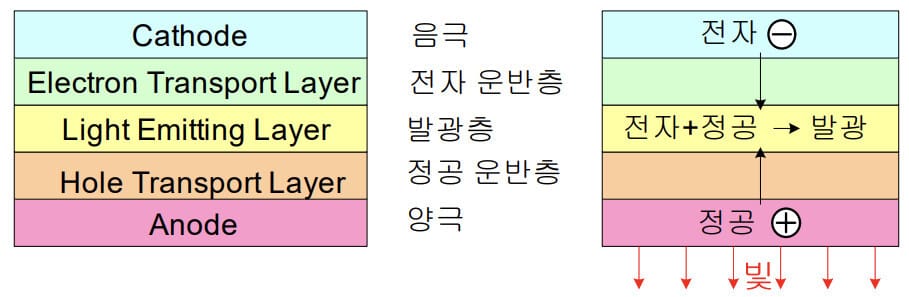

⑴ OLED 의 구조는 다음과 같다.

⑵ 음극은 알루미늄, 은 등을 리튬과 합금하여 사용하는데 이는 음극으로서 의 역할 뿐만 아니라 빛을 반사하는 거울의 역할도 한다.
⑶ 전자운반 층과 정공운반 층은 각각 전자와 정공을 운반하는 Carrier 역할을 한다.
⑷ 양극은 주로 ITO (Indium Tin Oxide)가 사용되는데 이는 양극으로서의 역할뿐만 아니라 투명체로서 발광 층에서 발생한 빛을 외부로 내보내는 역할도 한다.

③ 용도
휴대전화나 카 오디오, 디지털 카메라와 같은 소형기기의 디스플레이에 주로 사용되고 있다.
OLED 의 기판 재질로는 주로 유리를 사용하고 있으나 필름 을 사용할 수 있게 되면 구부려서 들고 다닐 수 있는 디스플레이도 가능하게 될 것이다.OLED 의 기판 재질로는 주로 유리를 사용하고 있으나 필름 을 사용할 수 있게 되면 구부려서 들고 다닐 수 있는 디스플레이도 가능하게 될 것이다.

④ 장점
⑴ 낮은 전압에서 구동이 가능하고 얇은 박형으로 만들 수 있으며 넓은 시야각과 빠른 응답속도를 갖고 있어서 일반 LCD 와 달리 바로 옆에서 보아도 화질이 변하지 않고 화면에 잔상이 남지 않는다.
⑵ 또한 소형 화면에서는 LCD 이상의 화질과 단순한 제조 공정으로 인하여 유리한 가격 경쟁력을 가진다.

① LED 램프의 구조
발광 다이오드는 그림과 같이 P-N 접합 다이오드로 구성된다.

② LED 램프의 발광원리
⑴ 발광 다이오드(LED: Light Emitting Diode)는 다이오드의 P-N 접합부에 전계가 가해지면 전류가 흐르면서 발광하는 것으로 이는 전계에 의해서 고체가 발광하는 전계 루미네선스(Electro-luminescence)의 일종이다.
⑵ 앞의 그림에서 스위치가 닫히면 다이오드에 정방향 바이어스가 걸려서 전류가 흐른다.
⑶ 반도체에 전류가 흐르면 전자(Electron)과 정공(Hole)이 재결합할 수가 있게 되는데 재결합할 때 전자가 가지고 있던 에너지 준위는 높고, 정공과 결합된 상태에서의 에너지 준위는 낮기 때문에 그 차에 해당하는 에너지를 광자(Photon)의 형태로 외부로 발산한다.

③ LED 램프의 일반적 특징
⑴ 점등 또는 소등 속도가 빠르다.
⑵ 전력 소모가 적고 수명이 길다.
⑶ 다양한 색상의 발광이 가능하다.
⑷ 조명용 다른 광원에 비해 눈부심이 작다.
⑸ 필라멘트가 없으므로 백열등과 같이 필라멘트가 끊어지는 일이 없다.
